À la maison > produits > Valve à papillon électrique en UPVC > Contrôle modulé de l'électricité par soupape papillon de type gaufre en plastique UPVC

Contrôle modulé de l'électricité par soupape papillon de type gaufre en plastique UPVC

Name: Contrôle modulé de l'électricité par soupape papillon de type gaufre en plastique UPVC
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: Le montant de l'aide est fixé à:
Price: 100.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Wuhan, Hubei, Chine

Nom de marque: Grat

Certification: IP68,CCC, ISO, CE、CNAS

Numéro de modèle: Le montant de l'aide est fixé à:

Conditions de paiement et d'expédition

Quantité de commande min: 1pc

Prix: USD $100.00/ Piece

Détails d'emballage: Intérieur avec enveloppe à bulles, extérieur avec boîte en carton et boîtier en bois

Délai de livraison: 3 jours ouvrables

Conditions de paiement: L/C, T/T, D/P, PayPal, Western Union

Capacité d'approvisionnement: 1000 pièces par semaine

Obtenez le meilleur prix

Détails du produit

Description du produit

Détails du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Valve à papillon de type gaufre en plastique, Valve à papillon de type gaufre en UPVC


Nom de marque:	GRAT	Quantité de commande min:	1 pièces
Lieu d'origine:	Wuhan, Hubei, Chine	Délai de livraison:	3 jours ouvrables
Détails d'emballage:	Carton/boîte en bois	Conditions de paiement:	LC, T/T, D/P, PayPal, Western Union
Les médias:	ACIDE	Mode de conduite:	électrique
Formulaire de connexion:	TRANCHE	La structure:	Sélection du centre
Forme de joint:	Automatique scellé	Tige de valve:	Normalement
Température de fonctionnement:	Température normale (-40°C< T< 120°C)	Corps de soupape:	Le casting
Application du projet:	Utilisation industrielle, eau Utilisation industrielle, nourriture, lubrification, fluide fibreux, e	Précision de la modulation:	Moins de 0,3 %
Pression au travail:	Basse pression (Pn<1.6mpa)	Matériau de la surface du phoque:	upvc
La norme:	ISO (en anglais)	Hs code:	8481804090
zone en angle mort:	Moins de 0,2%

Nom de marque:	GRAT
Quantité de commande min:	1 pièces
Lieu d'origine:	Wuhan, Hubei, Chine
Délai de livraison:	3 jours ouvrables
Détails d'emballage:	Carton/boîte en bois
Conditions de paiement:	LC, T/T, D/P, PayPal, Western Union
Les médias:	ACIDE
Mode de conduite:	électrique
Formulaire de connexion:	TRANCHE
La structure:	Sélection du centre
Forme de joint:	Automatique scellé
Tige de valve:	Normalement
Température de fonctionnement:	Température normale (-40°C< T< 120°C)
Corps de soupape:	Le casting
Application du projet:	Utilisation industrielle, eau Utilisation industrielle, nourriture, lubrification, fluide fibreux, e
Précision de la modulation:	Moins de 0,3 %
Pression au travail:	Basse pression (Pn<1.6mpa)
Matériau de la surface du phoque:	upvc
La norme:	ISO (en anglais)
Hs code:	8481804090
zone en angle mort:	Moins de 0,2%

Description du produit

Valve à papillon de type plaquette en plastique à commande modulée par électricité

Description du produit:

Ventileur papillon de type plaquette en plastique à commande électrique modulée/IP67/UPVC

Définition:

L'une des valves les plus courantes, la soupape papillon électrique de type wafer est adaptée au milieu de

eau, huile et eauLes vannes à double fonction d'étanchéité peuvent être installées dans n'importe quelle direction.

et ne pas être affectés par la position spatiale et le débit du milieu.

Les spécifications:

Classification du corps	PN1,0/PN1,6Mpa
Taille du corps	DN40 à DN800
Matériau des joints	Les produits de l'UE
Sceaux de la tige	NBRHNBR
Matériau du corps	HT2000/Ferre de coulée grise, fer ductile/QT450
Matériau du disque	Fer à fondre ductile QT450 (électroplaté, pulvérisation)SUS304 Acier inoxydableSUS316 Acier inoxydable
Connexions du corps	Des plaquettes
Les pièces de rechange	Flanche spéciale pour soupape papillon
Énergie	Le système de freinage doit être équipé d'un système de freinage de freinage.
Signal de commande	Action de commutation action de modulation 4 à 20 mA 0 à 5 V
Signal de sortie	Indication de position du commutateurRéaction de contact passifRéaction de retour 0-1KΩ4~20mA 0~5V
Pression de fonctionnement	PN1,6Mpa
Température moyenne	En dessous de 120 degrés Celsius ((Le niveau supérieur de résistance à la température est préparé)
Température ambiante	Sous 50 degrés Celsius
Coefficient de débit (CV)	Veuillez télécharger les données sur notre site Web à titre de référence (coefficient de débit personnalisé dépend des exigences du client).
Médium applicable	Eau, huile, gaz, milieu corrosif

Diagramme d'installation

Contrôle modulé de l'électricité par soupape papillon de type gaufre en plastique UPVC 1

DN (mm)	L	D	Le K.	N-φD	H2	H1	W1	W2	Le poids Poids de la pâte
40	33	148	105	4-φ16	48	210	138	76	5.2
50	43	165	125	4-Φ18	80	314	160	137	5.9
65	46	185	145	4-φ18	89	327	160	137	6.3
80	46	200	160	8-φ18	95	333	160	137	6.7
100	52	220	180	8-φ18	114	385	196	145	7.8
125	56	250	210	8-φ18	127	400	196	145	9.3
150	56	285	240	8-φ22	139	442	255	182	11.1
200	60	340	295	8-φ22	175	480	255	182	20.3
250	68	395	350	12-φ22	203	522	255	182	27.3
300	78	445	400	12-φ22	242	567	255	182	36.8
350	78	505	460	16-φ22	267	598	255	182
400	102	565	515	16-φ22	297	648	255	182
450	114	615	565	20-φ26	315	678	255	182
500	127	670	620	20-φ26	348
600	154	780	725	20-φ30	444
700	165	895	840	24-φ30	528
800	190	1015	950	24-φ33	590

Les principaux matériaux de la soupape papillon électrique

Nom de la partie	Matériel
Corps	Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail.
Disque	Les États membres doivent veiller à ce que les mesures prises en matière de sécurité et de sécurité soient conformes aux normes de sécurité énoncées dans le présent règlement.
L'axe	2Cr13
Anneau de sceau	Déchets d'oxyde de carbone
Emballage	Des feuilles de papier

Les normes de mise en œuvre de la soupape papillon électrique

Normes de fabrication	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 ou 2 de la présente annexe.
Normes relatives aux brides	Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs.
Normes relatives à la longueur de la structure	Le nombre d'unités
Normes d'inspection	Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:

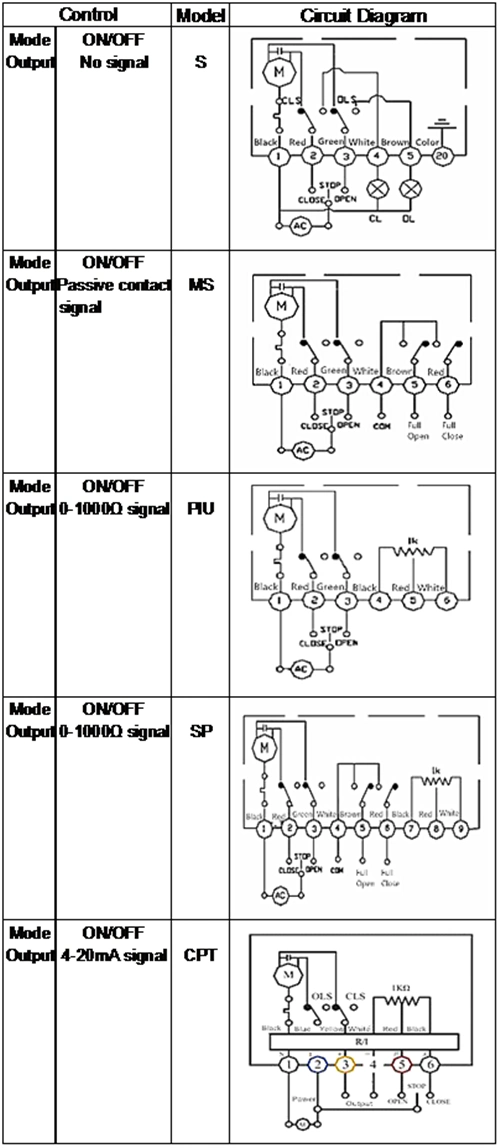

Diagramme de commande

Contrôle modulé de l'électricité par soupape papillon de type gaufre en plastique UPVC 2

Emballage et expédition:
1.Emballage: à l'intérieur avec enveloppe à bulles,à l'extérieur avec carton eten boisJe vous en prie.
2.Transports: par voie maritime, aérienne, ferroviaire.
Si vous avez d'autres exigences, n'hésitez pas à nous le dire.
