Mettre en évidence:

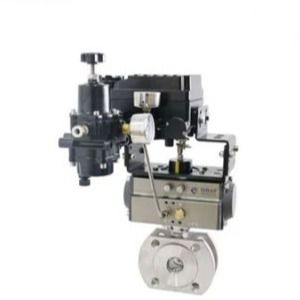

Valve à bille de commande pneumatique à joints en PTFE
, V Valve à bille de commande pneumatique à coupure
, Valve à bille en acier inoxydable DN50
Nom de marque: |
GRAT |
Certifications: |
Les données relatives à l'utilisation de l'appareil sont fournies à l'autorité compétente. |
Quantité de commande min: |
1 pièces |
Détails d'emballage: |
Carton/boîte en bois |
Conditions de paiement: |
LC, T/T, D/P, PayPal, Western Union |
Le pouvoir: |
Pneumatique |
Pression: |
Pression moyenne |
Température de travail :: |
Température normale |
Signal d'entrée: |
4 à 20 mA |
Connexion: |
Les pièces de rechange |
Spécification: |
DN50 |
Matériel: |
Acier inoxydable |
Signal de sortie: |
4 à 20 mA |
Paquet de transport: |
Carton/boîte en bois |
Hs code: |
8537109090 |
Délai de livraison: |
3 jours ouvrables |
Lieu d'origine: |
Wuhan, Hubei, Chine |
Ventilateur de commande pneumatique à V-coupe en PTFE
Description du produit:
Le produit doit être soumis à un contrôle d'étanchéité de type PTFE.
Définition:
La soupape de commande pneumatique à V coupe est largement utilisée dans l'industrie chimique pétrolière textile alimentation électrique
Le système de commande de la V-coupe dans le disque peut tourner à l'envers
& correspondant avec un joint métallique pour produire une force de cisaillement pour couper la fibre et empêcher le blocage.
La vanne d'étanchéité métallique innovante et améliorée a la surface scellée de la bride sans trou de vis pour améliorer l'étanchéité
une résistance qui permet d'éviter efficacement le danger de fuite de surface pour la surface de la bride de la soupape scellée en métal.
L'actionneur pneumatique à piston est divisé en type ressort et type sans ressort.
ou fermé en cas de défaillance, il est équipé d'un type de ressort (en rétablissant la tension du ressort).
position sous défaut il est équipé d'un type de ressort.Il est principalement composé de cylindre corps ressort piston piston
l'arbre de sortie du support de tête de cylindre avant et arrière et d'autres composants.
Équipé d'un régulateur électrique et d'une vanne réductrice de pression d'air, l'opération de régulation peut être effectuée par une source d'air de 0,4-0,7 mPa.
Le signal du système de contrôle de l'automatisation industrielle peut être reçu par le régulateur électrique pour contrôler avec précision
l'ouverture de la vanne de manière à contrôler la température de débit et la pression ainsi que d'autres différents paramètres du procédé.
Caractéristiques:
*La longueur des deux brides est plus courte que celle de la soupape à bille normale.
*Le disque de coupe en V-notch rend le contrôle automatique du volume de débit plus stable.
*Matériau d'étanchéité PTFE et PPL en option adapté à divers fluides de pipeline.
*L'angle de coupe de l'encoche en V peut être personnalisé en fonction des données CV du pipeline.
Les spécifications:
| Diamètre nominal |
DN15 à DN350 |
| Fluide approprié |
Graisses alimentaires Fluide fibreux Eau Huile et gaz |
| Pression de la source d'air |
00,4 à 0,7 MPa |
| Sceau de l'actionneur |
Coiffure à l'huile |
| Matériau de l'actionneur |
Alliages d'aluminium |
| Type de connexion |
Flange de gaufre Fil interne |
| Caractéristique du débit |
Équivalent approximatif |
| Matériau du corps |
Le produit est soumis à un contrôle d'approvisionnement. |
| Matériau du disque |
Pour les produits de l'industrie de l'électricité |
| Sceaux de soupape |
NBR, EPDM, PTFE |
| Remplissage |
Graphite, PTFE |
| Norme de fabrication |
Le présent règlement est obligatoire dans tous ses éléments. |
| Norme de conception et de fabrication de la soupape à bille |
Le nombre d'unités de production est déterminé par le nombre d'unités. |
| Norme d'inspection et d'essai |
Le nombre d'unités utilisées est déterminé par la méthode suivante: |
Consommation de gaz
| Taille de la bouteille d'air |
Ouvert (L) |
Je suis proche. |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

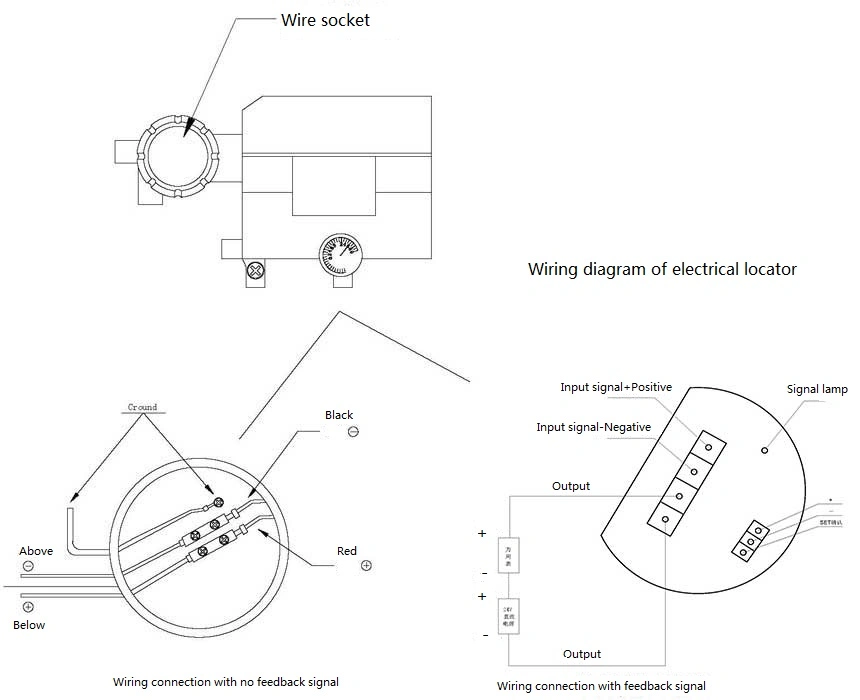

Diagramme de câblage du type de régulation
Emballage et expédition
1.Emballage: à l'intérieur avec enveloppe à bulles,à l'extérieur avec carton eten boisJe vous en prie.
2.Transports: par voie maritime, aérienne, ferroviaire.
Si vous avez d'autres exigences, n'hésitez pas à nous le dire.
