Mettre en évidence:
DN300 soupape à papillon pneumatique
, Pn16 soupape à papillon pneumatique
, Ventilateur papillon en acier inoxydable
Nom de marque: |
GRAT |
Certifications: |
Les données relatives à l'utilisation de l'appareil sont fournies à l'autorité compétente. |
Lieu d'origine: |
Wuhan, Hubei, Chine |
Quantité de commande min: |
1 pièces |
Délai de livraison: |
3 jours ouvrables |
Détails d'emballage: |
Carton/boîte en bois |
Conditions de paiement: |
LC, T/T, D/P, PayPal, Western Union |
Le pouvoir: |
Pneumatique |
Pression: |
Pression élevée |
Température de fonctionnement: |
Température normale |
Matériel: |
Acier inoxydable |
Hs code: |
8537109090 |

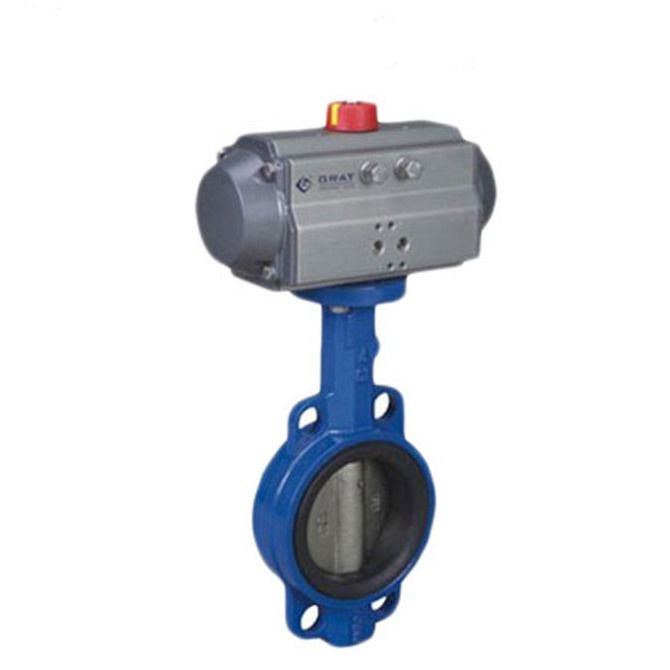

DN300 Pn16 revêtement époxy plaquette en fer ductile soupape pneumatique papillon
Description du produit:
DN300 Pn16 revêtement époxy plaquette en fer ductile soupape pneumatique papillon/température normale/ Haute pression
Définition:
Avec une structure simple, un poids léger, une vitesse d'ouverture rapide, un interrupteur pneumatique à plaquette, une soupape papillon
le cylindre de type à piston et la soupape papillon de type gaufre et la soupape de retour de ressort peuvent supporter
fonction de réposition automatique (air à ouvrir et à fermer) lorsque l'air et l'alimentation électrique ont été coupés.
Ce produit est largement appliqué dans les domaines des pipelines industriels de la protection de l'environnement de la métallurgie
traitement de l'eau, pétrochimique.

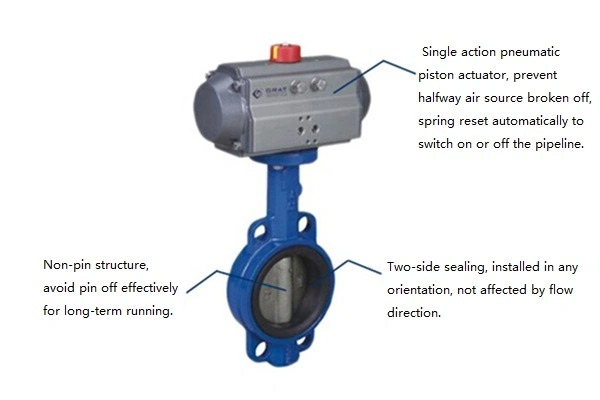

* l'actionneur pneumatique à piston est divisé en deux types: type ressort et type sans ressort.
Il est équipé d'un type de ressort (en rétablissant la tension de
Il est principalement équipé d'un moteur à moteur à moteur à moteur à moteur à moteur.
composé d'une tige de piston à ressort de carrosserie de cylindre, d'une tige de piston à tête de cylindre avant et arrière, d'un arbre de sortie du support de tête de cylindre et
d'autres composants.
* Équipé d'une soupape solénoïde, d'une soupape réductrice de pression et d'autres accessoires, et
0.4-0.7mpa source d'air, l'opération de commutation peut être réalisée.
* Le signal d'interrupteur du système de commande d'automatisation industrielle peut être reçu pour contrôler avec précision la vanne
l'ouverture de manière à obtenir le contrôle de la température de débit et de la pression et d'autres différents paramètres de processus.
Caractéristiques:
* Petit volume et poids léger, facile à démonter et à entretenir et peut être installé dans n'importe quelle position
* Moins de chute de pression
* Économie d'énergie par petit couple de fonctionnement
* Caractéristiques du débit linéaire,Excellente performance régulée
* Structure simple et compacte
* Longue durée de vie, bonne performance de l'étanchéité
Les spécifications:
| Diamètre nominal |
DN50 à DN600 |
| Température moyenne. |
-30°C à 180°C |
| Pression nominale |
PN1,6-2,5 MPa |
| Moyen approprié |
Gaz liquide |
| Pression de l'alimentation en gaz |
00,4 à 0,7 MPa |
| Sceau de l'actionneur |
Coiffure à l'huile |
| Matériau de l'actionneur |
Alliages d'aluminium |
| Type de connexion |
Des plaquettes |
| Mode de commande |
Passez à allumer-éteindre |
| Matériau du corps |
Les États membres peuvent prévoir des mesures de prévention et de lutte contre les risques liés à l'utilisation de ces substances. |
| Matériau du disque |
Le nombre de points de contact doit être supérieur à: |
| Matériau d'étanchéité du siège de vanne |
PTFE, EPDM et autres |
| Matériau de farce |
Graphite |
| Norme de fabrication |
Le présent règlement est obligatoire dans tous ses éléments. |
| Conception et norme de produit |
Le nombre d'unités de production est déterminé par le nombre d'unités. |
| Norme d'inspection et d'essai |
Le nombre d'unités utilisées est déterminé par la méthode suivante: |

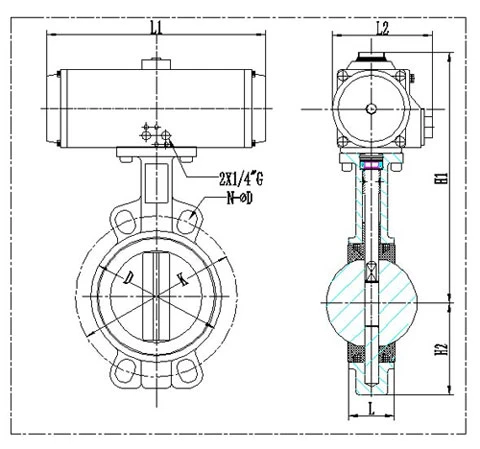

Figure et taille de la connexion
| DN/mm |
Diamètre du cylindre
Φ |
D |
Le K. |
L |
L1 |
L2 |
H2 |
H1 |
4*ΦD |
| 50 |
75 |
92 |
125 |
42.6 |
206 |
103 |
70 |
260 |
4-Φ18 |
| 65 |
83 |
106 |
145 |
45.6 |
262 |
109 |
76 |
243 |
4-Φ18 |
| 80 |
92 |
122 |
160 |
45.6 |
270 |
122 |
89 |
308 |
8-Φ18 |
| 100 |
105 |
150 |
180 |
51.6 |
301 |
143 |
104 |
345 |
4-Φ22 |
| 125 |
125 |
177 |
210 |
55.6 |
392 |
152 |
120 |
383 |
4-Φ22 |
| 150 |
140 |
204 |
240 |
55.6 |
460 |
174 |
132 |
427 |
4-Φ23 |
| 200 |
160 |
260 |
295 |
59.6 |
515 |
205 |
167 |
503 |
4-Φ23 |
| 250 |
190 |
314 |
355 |
67.6 |
560 |
226 |
202 |
567 |
4-Φ28 |
| 300 |
210 |
370 |
410 |
77.6 |
654 |
260 |
239 |
630 |
4-Φ28 |
| 350 |
240 |
* |
470 |
77 |
725 |
294 |
277.5 |
724 |
4-Φ28 |
| 400 |
270 |
* |
525 |
86.5 |
742 |
380 |
309 |
787 |
4-Φ30 |
| 450 |
300 |
* |
585 |
105.6 |
865 |
430 |
337 |
858 |
4-Φ30 |
| 500 |
350 |
* |
650 |
131.8 |
925 |
516 |
361 |
916 |
4-Φ33 |
| 600 |
350 |
* |
770 |
152 |
925 |
516 |
459 |
998 |
4-Φ36 |
Emballage et expédition:
1Emballage: à l'intérieur enveloppé en mousse, à l'extérieur en carton et en boîtier en bois.
2.Transports: par voie maritime, aérienne, ferroviaire
Si vous avez d'autres exigences, n'hésitez pas à nous le dire.
