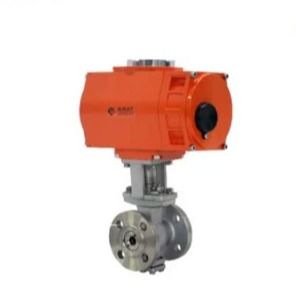

Exd II Bt4 soupape à bille électrique à bride résistante aux explosions
Description du produit:
Ventilateur à bille électrique à bride à l'épreuve de l'explosion/Exd II Bt4
Définition:
La valve à bille électrique à l'épreuve de l'explosion de type bride est l'angle de rotation de 0-90° de la valve à bille avec excellent
Performance d'étanchéité capacité de circulation coefficient de résistance au débit est faible structure simple
d'une durée de vie plus longue, un diamètre de tuyau de raccordement et un diamètre
le milieu peut presque pas de perte de débit.
Le mode de commande peut être de type commutateur d'allumage-arrêt ou de type régulation.
Les exigences d'étanchéité en plus de contrôler le liquide gazeux et le milieu de vapeur, il convient également
contrôle des eaux usées et du milieu contenant des impuretés fibreuses largement utilisés dans l'industrie pétrochimique
la métallurgie, l'industrie légère, la fabrication de papier, la réfrigération des centrales électriques et d'autres domaines de travail.
Le principe de fonctionnement de la soupape à bille électrique à bride est le suivant: l'actionneur électrique entraîne la tige de la soupape pour conduire
une boule (ou une partie de la balle) avec un trou la balle tourne avec la tige de la vanne pour réaliser l'ouverture ou la fermeture
La valve à bille électrique peut être complètement fermée et complètement ouverte en tournant de 0 à 90°.
la soupape et la soupape globe de la même spécification la soupape à bille est de petite taille et légère en poids qui est
pratique pour l'installation de tuyaux.
| Aucune fuite des deux côtés de la structure de bille auto-scellée. |
 |
Matériau d'étanchéité PTFE spécialement conçu sans le frottement du mouvement de garniture. |
| Excellente capacité de coupe de la garniture de soupape de type O |
Réglage de la soupape de type O ou de type V
|
Caractéristiques:
* Tous les composants électriques et mécaniques sont scellés dans une coque en alliage d'aluminium avec une explosion instantanée élevée
une pression de résistance de 1,6 MPa isolant efficacement la source d'allumage.
* Avec étanchéité à l'anneau "O" jusqu'au grade de protection IP68 Chaque surface à l'épreuve de l'explosion adopte un dégagement circulaire
et l'usinage CNC de précision pour obtenir des performances stables et fiables à l'épreuve des explosions
* Alimenté par une alimentation à trois phases ou en courant continu
* La communication par bus, le signal analogique sont disponibles à votre choix
* Traction à lubrification permanente et sans maintenance
* Limiteur de couple/télécommande en option
Grade résistant aux explosions:
NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT2 NT3 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4 NT4
L'ex
D: type résistant aux explosions: résistant aux explosions
II: Équipement électrique utilisé dans des environnements à gaz explosifs, à l'exception des équipements de mines de charbon
B: niveau d'explosion: la taille (largeur et dégagement) de la surface résistante à l'explosion conformément au niveau d'explosion.
T4: groupe de température: la température maximale à la surface est de 135oC
Dans l'appendice B de la norme GB3836.1-2000, la qualité et la température des gaz combustibles sont énumérées en détail.
[NOTE] les types et groupes de milieux explosifs autour du lieu d'utilisation du produit doivent être conformes à ceux autorisés par le produit.Sinon, il ne peut pas jouer l'effet à l'épreuve de l'explosion dans un environnement non applicable
| Énergie |
Pour les véhicules à moteur électrique |
| Diamètre nominal |
DN15 à 200 |
| Température moyenne. |
-20 °C à + 350 °C (+ 200 °C PPL spécial) |
| Pression nominale |
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
| Signaux d'entrée |
Pour les conducteurs à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à: |
| Signal de sortie |
4 à 20mADC |
| Type de connexion |
Les pièces de rechange |
| Matériau du corps |
A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Matériau du siège de vanne |
PTFE (température nominale), PPL (température moyenne), STL (température élevée) |
| Classe de fuite |
Conforme à la classe ANSIB16.104 -V |
| Type de sceau |
Sceaux souples, PPL, Sceaux métalliques, céramiques |
| Moyen approprié |
L'eau, le pétrole, l'acide nitrique, l'acide acétique, le liquide visqueux, la pulpe, l'oxydant |
| Classe de protection |
Pour la protection contre la corrosion |
| Norme de fabrication |
Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
| Norme de longueur |
Le nombre de points de contact est le suivant: |
| Norme d'inspection |
Le nombre d'unités utilisées est déterminé par la méthode suivante: |
Figure et taille
| Taille |
L |
D |
Le K. |
D1 |
b |
N/1 |
Je |
H est |
W |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-ø14 |
2 |
209 |
196 |
| 20 |
130 |
105 |
75 |
55 |
16 |
4-ø14 |
2 |
211 |
196 |
| 25 |
142 |
113 |
85 |
65 |
18 |
4-ø14 |
2 |
218.5 |
196 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-ø18 |
2 |
233 |
196 |
| 40 |
165 |
150 |
110 |
85 |
18 |
4-ø18 |
2 |
234 |
196 |
| 50 |
203 |
165 |
120 |
100 |
20 |
4-ø18 |
2 |
248 |
196 |
| 65 |
222 |
185 |
145 |
120 |
20 |
8-ø18 |
2 |
294 |
255 |
| 80 |
241 |
200 |
160 |
135 |
21 |
8-ø18 |
2 |
320 |
255 |
| 100 |
305 |
220 |
180 |
155 |
22 |
8-ø18 |
2 |
339 |
255 |
| 125 |
356 |
250 |
210 |
184 |
22 |
8-ø18 |
3 |
392 |
255 |
| 150 |
394 |
285 |
240 |
210 |
24 |
8-ø23 |
3 |
402 |
255 |
| 200 |
457 |
340 |
295 |
265 |
26 |
8-ø23 |
3 |
467 |
255
|
Diagramme de connexion par fil
